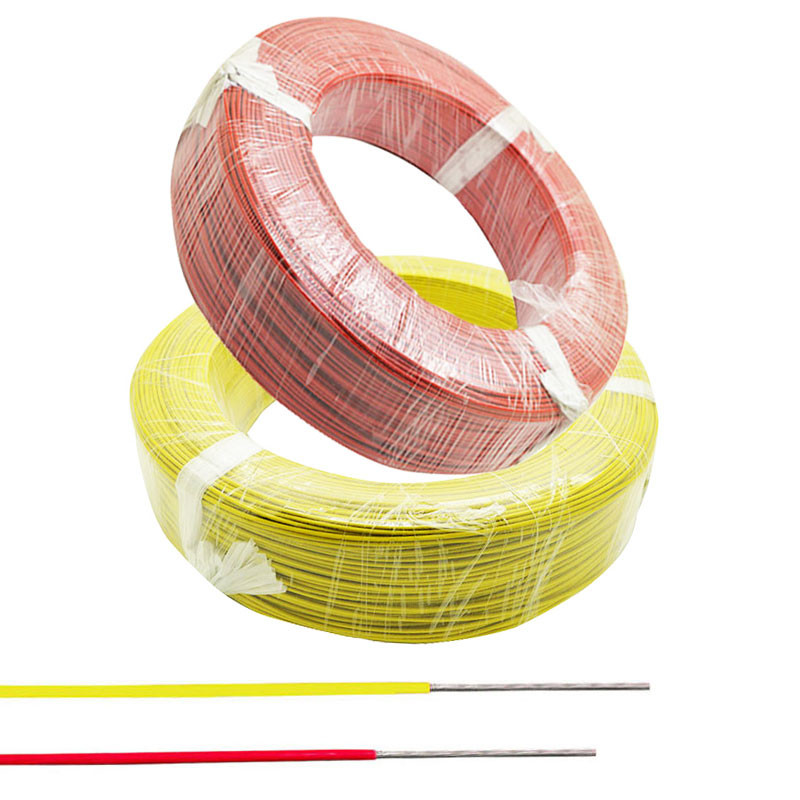

28 Maat Zilveren Geplateerde Weerstand tegen PFA Met een laag bedekte Draad Op hoge temperatuur
Ongeveer PFA-draad
1. Hoge en lage temperatuurweerstand: PFA-de draad de werkende temperatuurwaaier op lange termijn -65℃ ~ +250℃ is, beïnvloedt zijn isolatiekenmerken niet.
Het is flexibiliteit bij lage temperatuur.
In op hoge temperatuur die 300℃ in een korte tijd, met niet-verbrandingskenmerken kan bereiken
2. Uitstekende corrosieweerstand: PFA is bijna onoplosbaar in om het even welk oplosmiddel
3. Uitstekende weerbestendigheid: PFA absorbeert geen vochtigheid en niet is de brandwond, het uiterst stabiel aan zuurstof en ultraviolet licht
Toepassing en Eigenschappen:
(1) de pfadraad wordt op hoge temperatuur gebruikt in de Luchtvaartindustrie en elektronische industrie onder straling op hoge temperatuur als schakelaar van instrumentatie en precisiemateriaal.
(2) Kleine diameter, schuring en krasweerstand, gemakkelijk te pellen, lage en op hoge temperatuur weerstand, anti-veroudert, corrosieweerstand, anti-interference enz.
Het gebruiken van Voorwaarde
1. Nominale spanning: AC 600V en hieronder
2. In de omgevingstemperatuur handhaven niet minder dan voorwaarden -65℃ nog het winden
3. De isolatieweerstand is niet minder dan 1x103MΩ
4. Draad relatieve vochtigheid: 95%±3.
5. Testvoltage: (Onder AC 50Hz) 2000V/5min
Specificatie:
Geïsoleerd: PFA-Geïsoleerde high temperature
Leider Material: Zilveren of Vernikkeld Koper
Leider Type: Vastgelopen
Kernaantal: Enige Kern
Buitendiametertolerantie: ±0.1mm
Beschikbare Kleuren: Groen, Rood, Grijs, Zwart, Wit, Geel, Bruin, Violet, Blauw, Oranje en etc….
type | Naam | ||||
Afk-250 | PFA isoleerde zilveren geplateerde koper high temperaturedraad | ||||
Afkp-250 | PFA isoleerde zilveren geplateerde koper beschermde high temperaturedraad |
Sectiegebied (mm2) |
Draadmaat AWG |
Leiderbouw stuk/diameter (mm) |
Isolatiedikte (mm) |
Buitendiameter (mm) |
Max. Leiderweerstand bij 20℃ (Ω/Km) |
0.05mm2 | 30AWG | 7/0.1mm | 0.2mm | 0.7mm | 376.2 |
0.2mm2 | 24AWG | 7/0.2mm | 0,30 | 1.2mm | 83.5 |
0.35mm2 | 22AWG | 19/0.16mm | 0.35mm | 1.4mm | 49.5 |
0.5mm2 | 20AWG | 19/0.18mm | 0.35mm | 1.6mm | 36.7 |
1mm2 | 18AWG | 19/0.26mm | 0.35mm | 2mm | 19 |
1.2mm2 | 16AWG | 19/0.28mm | 0.35mm | 2.1mm | 15.3 |
2mm2 | 14AWG | 19/0.37mm | 0.4mm | 2.65mm | 9.45 |
8mm2 | 8AWG | 133/0.28mm | 0.5mm | 5.2mm | 2.16 |
20mm2 | 4AWG | 133/0.45mm | 0.6mm | 8.0mm | 0,886 |
