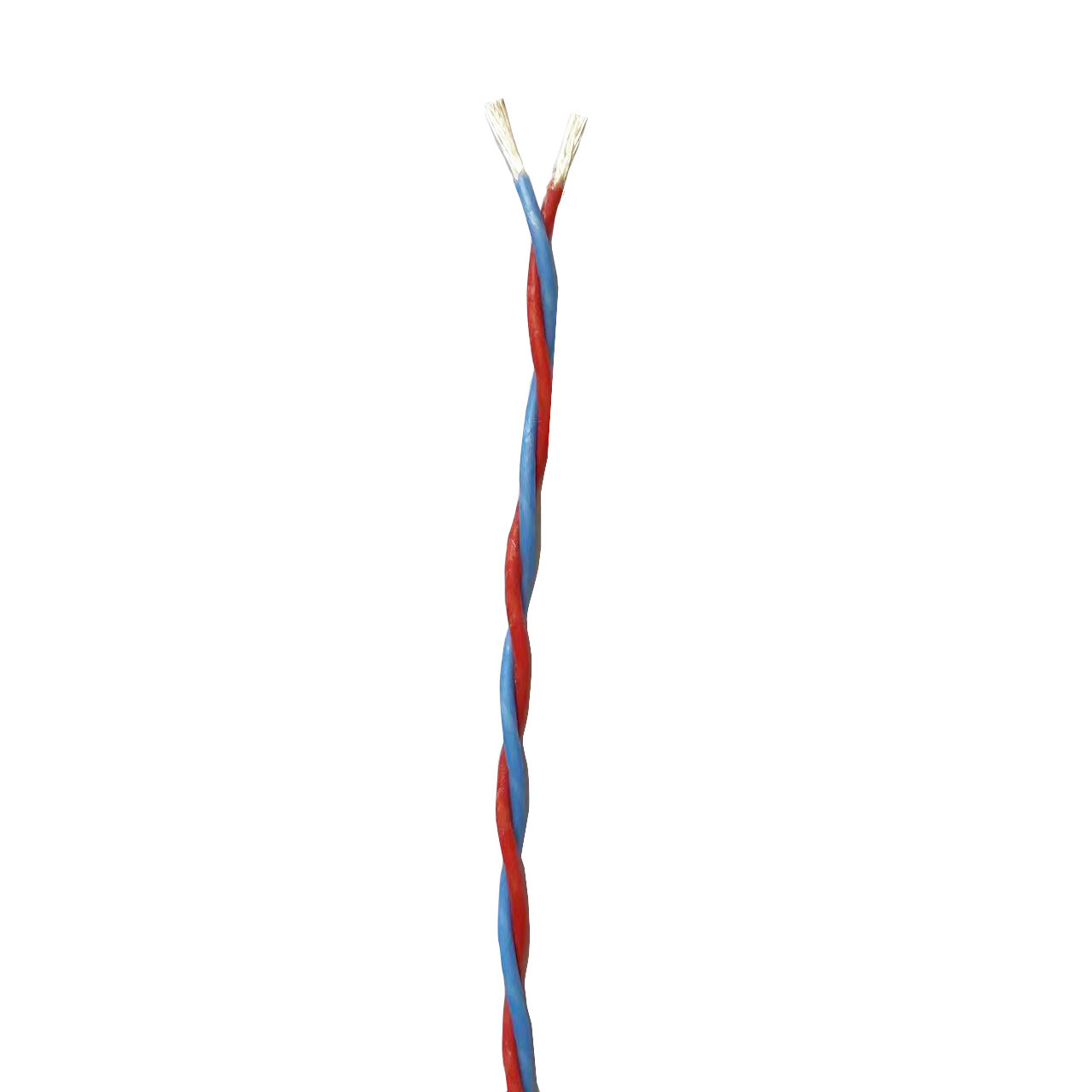

De high temperature isoleerde Verdraaide Paar Zilveren Geplateerde PTFE Haak op Draad
Ongeveer PTFE-draad
Het heeft uitstekende corrosieweerstand, olieweerstand, sterke zure, sterke alkaliweerstand, sterk oxidatiemiddel, Uitstekende elektro de isolatieprestaties van enz., hoogspanningsweerstand, met beperkte verliezen bij hoge frequentie, geen vochtigheidsabsorptie, grote isolatieweerstand; Het heeft uitstekende brandweerstand, het verouderen weerstand en lange levensduur.
Toepassingen van PTFE-Draad
1. In de elektronische industrie, kan voor de draad van de temperatuurcompensatie, de draad van de lage temperatuurweerstand, het verwarmen draad op hoge temperatuur, het verouderen weerstandsdraad en vlam worden gebruikt - vertragersdraad;
2. In de huishoudapparaatindustrie, kan het voor interne bedrading van airconditioner, magnetron, elektronisch desinfectiekabinet, elektrisch rijstfort, elektronische warm waterfles, straalkachel, elektrische oven, elektrische pan, lampen en lantaarns, enz. worden gebruikt.
Eigenschappen van PTFE-Draad
1. De leider wordt van 0.030.08mm koperdraad gemaakt of silver-plated koperdraad door ptfefilm die wordt verpakt
2. De kern kan worden gemaakt: 1, 7, 19, 30, 42, 49, 75, 100
3. Kleur: zwart, bruin, rood, oranje, geel, groen, blauw, purper, grijs, wit
4. Het werk temperatuur op lange termijn: koperkern -60 ~ +200℃, silver-plated koperkern -60 ~ +250℃
Leider | Isolatiedikte mm |
Draad buitendiameter mm |
Weerstand van insualtion | |||||||||
Nominaal sectiegebied mm2 |
enige draad x dia. | Leider Dia. mm |
110V | 250V | 600V | Afr-250 type | Afrp-250 type | MΩ·km | ||||
mm | 110V | 250V | 600V | 110V | 250V | 600V | ||||||
0,013 | 7×0.05 | 0,15 | 0,1 | 0,15 | 0,25 | 0,38 | 0,49 | 0,71 | 0,7 | 0,82 | 1.02 | 5×103 |
0,035 | 7×0.08 | 0,24 | 0,1 | 0,15 | 0,25 | 0,47 | 0,58 | 0,81 | 0,85 | 0,91 | 1.14 | |
0,06 | 7×0.10 | 0,3 | 0,1 | 0,15 | 0,25 | 0,55 | 0,65 | 0,87 | 0,9 | 0,97 | 1.2 | |
0,08 | 7×0.12 | 0,36 | 0,1 | 0,15 | 0,25 | 0,6 | 0,7 | 0,93 | 1 | 1.03 | 1.26 | |
19×0.07 | ||||||||||||
0,1 | 7×0.14 | 0,42 | 0,1 | 0,15 | 0,25 | 0,7 | 0,83 | 1 | 1.05 | 1.15 | 1.3 | |
19×0.08 | ||||||||||||
0,14 | 7×0.16 | 0,5 | 0,1 | 0,15 | 0,25 | 0,73 | 0,85 | 1.05 | 1.05 | 1.18 | 1.45 | |
19×0.10 | ||||||||||||
0,2 | 7×0.20 | 0,6 | 0,15 | 0,3 | 0,85 | 0,97 | 1.3 | 1.3 | 1.4 | 1.7 | ||
19×0.12 | ||||||||||||
0,35 | 7×0.25 | 0,8 | 0,15 | 0,3 | 1.2 | 1.5 | 1.6 | 1.9 | ||||
19×0.16 | ||||||||||||
0,5 | 7×0.30 | 0,9 | 0,15 | 0,3 | 1.3 | 1.6 | 1.7 | 2 | ||||
19×0.18 | ||||||||||||
0,8 | 7×0.37 | 1.1 | 0,2 | 0,3 | 1.65 | 1.85 | 2.05 | 2.3 | ||||
19×0.23 | ||||||||||||
1 | 19×0.26 | 1.3 | 0,2 | 0,3 | 1.88 | 2 | 2.25 | 2.45 | ||||
1.2 | 19×0.28 | 1.4 | 0,2 | 0,3 | 1.95 | 2.15 | 2.38 | 2.55 | ||||
1.5 | 19×0.32 | 1.6 | 0,2 | 0,3 | 2.15 | 2.35 | 2.63 | 2.83 | ||||
2 | 19×0.37 | 1.85 | 0,2 | 0,3 | 2.4 | 2.6 | 2.97 | 3.08 | ||||
2.5 | 19×0.14 | 2.34 | 0,2 | 0,35 | 2.95 | 3.2 | 3.43 | |||||
49×0.26 | ||||||||||||
3 | 49×0.28 | 2.52 | 0,2 | 0,35 | 3.1 | 3.37 | 3.5 | |||||
4 | 49×0.32 | 2.88 | 0,35 | 3.52 | 4.12 | |||||||
6 | 49×0.39 | 3.51 | 0,35 | 4.15 | 4.75 |
Genoteerd: De specificatie en boort geen uit is niet beperkt tot bovengenoemde regelgeving, zouden zij kunnen worden aangepast.
