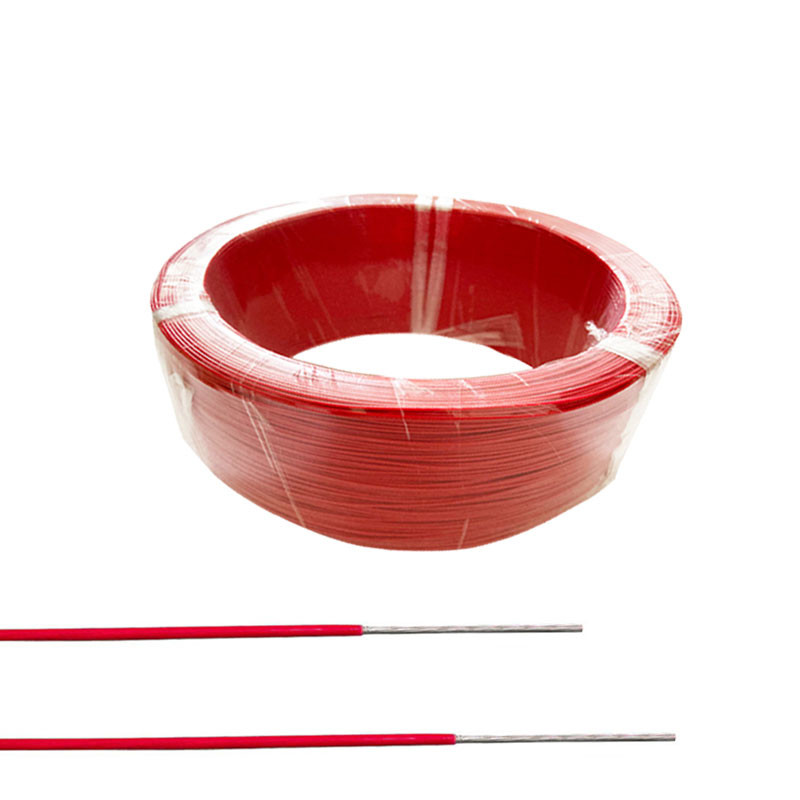

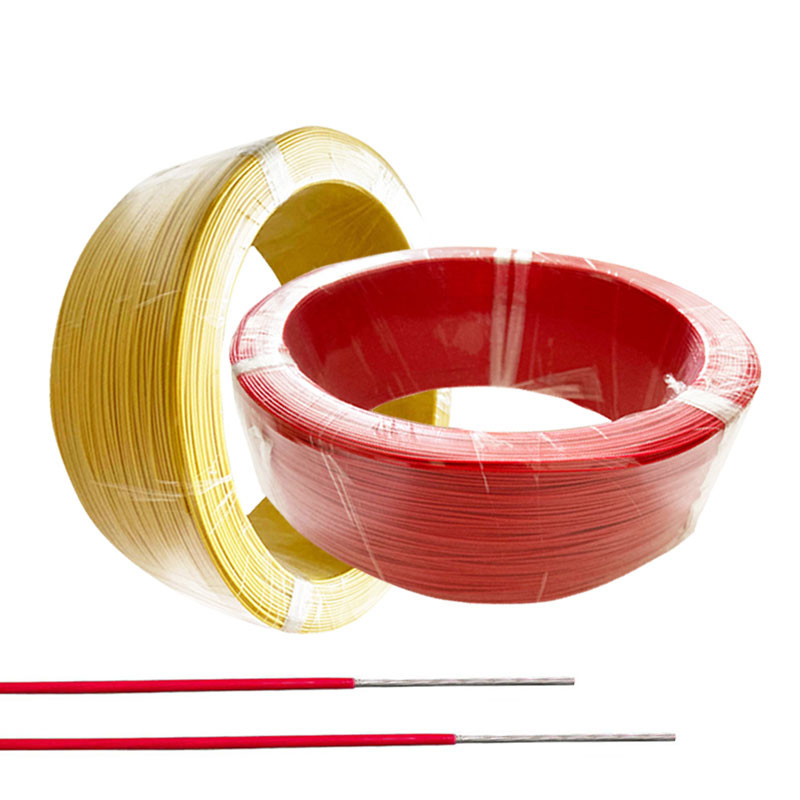

FEP-Bestand Draad Op hoge temperatuur van het Isolatie de Zilver Geplateerde Koper 22AWG
Toepassing:
Wijd gebruikt in de elektronische industrie, kan het voor de draden van de temperatuurcompensatie, lage temperatuur bestand draden, het verwarmen draden op hoge temperatuur, het verouderen bestand draden en vlam worden gebruikt - vertragersdraden; in de huishoudapparaatindustrie, kan het in airconditioners, magnetronnen, elektronische desinfectiekabinetten worden gebruikt, rijstkooktoestellen, elektronische warm waterflessen, Interne bedrading van straalkachels, elektrische ovens, elektrische wokken, aanstekende inrichtingen, enz.
Producteigenschappen:
Slijtvast, kras bestand, gemakkelijk weg, hoge te scheuren en lage bestand temperatuur, anti-interference anti-veroudert, corrosiebestendig.
Eigenschappen:
1. Nominale spanning: 600V of hieronder
2. Het werk temperatuur: -65 ~ +200 Graad
3. Leider Materials: Zilver Geplateerd Vastgelopen Koper
4. Isolatie: FEP
5. AWG: 20AWG, 22AWG, 24AWG, 26AWG, 28AWG, 30AWG, 32AWG.
6. Kernaantal: Enige Kern
7. Kleuren: Geel, Blauw, Wit, Zwart, Rood, Purper, Blauw, Groen…
| Type |
| FEP isoleerde de Zilveren geplateerde draad van het koperen geleiderlood |
| FEP isoleerde de Ingeblikte draad van het koperen geleiderlood |
| FEP isoleerde Ingeblikte of zilveren met een laag bedekte het looddraad van de koperen geleiderbeveiliging |
| FEP isoleerde Ingeblikte of zilveren met een laag bedekte vastgelopen koper verdraaide looddraad |
| FEP isoleerde de Ingeblikte of zilveren met een laag bedekte vastgelopen koper verdraaide draad van het schildlood |
| Draadmaat (AWG) |
Sectiegebied (mm2) |
Leiderbouw stuk/diameter (mm) |
Isolatiedikte (mm) |
Buitendiameter (mm) |
Max. Leiderweerstand bij 20℃ (Ω/Km) |
Verpakkingslengte (m) |
| 10awg | 5mm2 | 37x0.43mm | 0.33mm | 3.67 | 3,546 | 305 |
| 12awg | 3mm2 | 19x0.49mm | 0.33mm | 3.11 | 5.64 | 305 |
| 14awg | 2mm2 | 19x0.37mm | 0.33mm | 2.51 | 8.96 | 305 |
| 16awg | 1.2mm2 | 19x0.3mm | 0.33mm | 2.16 | 14.6 | 305 |
| 17awg | 19x0.26mm | 0.33mm | 1.96 | 18.3 | 305 | |
| 18awg | 1mm2 | 19x0.23mm | 0.33mm | 1.81 | 23.2 | 305 |
| 20awg | 0.5mm2 | 19x0.2mm | 0.33mm | 1.61 | 36.7 | 305 |
| 1x0.8mm | 0.33mm | 1.46 | 35.2 | 305 | ||
| 22awg | 0.3mm2 | 19x0.16mm | 0.33mm | 1.46 | 59.4 | 610 |
| 1x0.65mm | 0.33mm | 1.31 | 56.4 | 610 | ||
| 24awg | 0.2mm2 | 7x0.2mm | 0.33mm | 1.26 | 94.2 | 610 |
| 1x0.5mm | 0.33mm | 1.16 | 89.3 | 610 | ||
| 26awg | 0.12mm2 | 7x0.16mm | 0.33mm | 1.14 | 150 | 610 |
| 1x0.4mm | 0.33mm | 1.06 | 143 | 610 | ||
| 28awg | 0.08mm2 | 7x0.12mm | 0.33mm | 1.02 | 239 | 610 |
| 1x0.32mm | 0.33mm | 0,98 | 227 | 610 | ||
| 30awg | 0.06mm2 | 7x0.1mm | 0.33mm | 0,96 | 381 | 610 |
| 1x0.254mm | 0.33mm | 0,914 | 361 | 610 | ||
| 32awg | 0.035mm2 | 7x0.08mm | 0.41mm | 1.06 | 664.8 | 610 |
| 1x0.2mm | 0.41mm | 1.02 | 588.3 | 610 |
Genoteerd: De specificatie en boort geen uit is niet beperkt tot bovengenoemde regelgeving, zouden zij kunnen worden aangepast.
