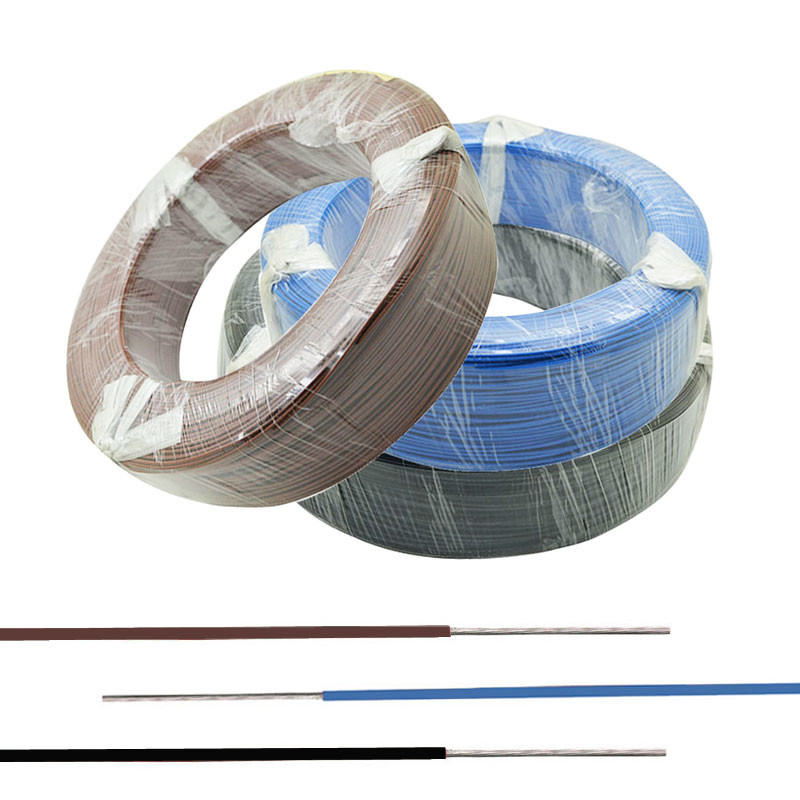

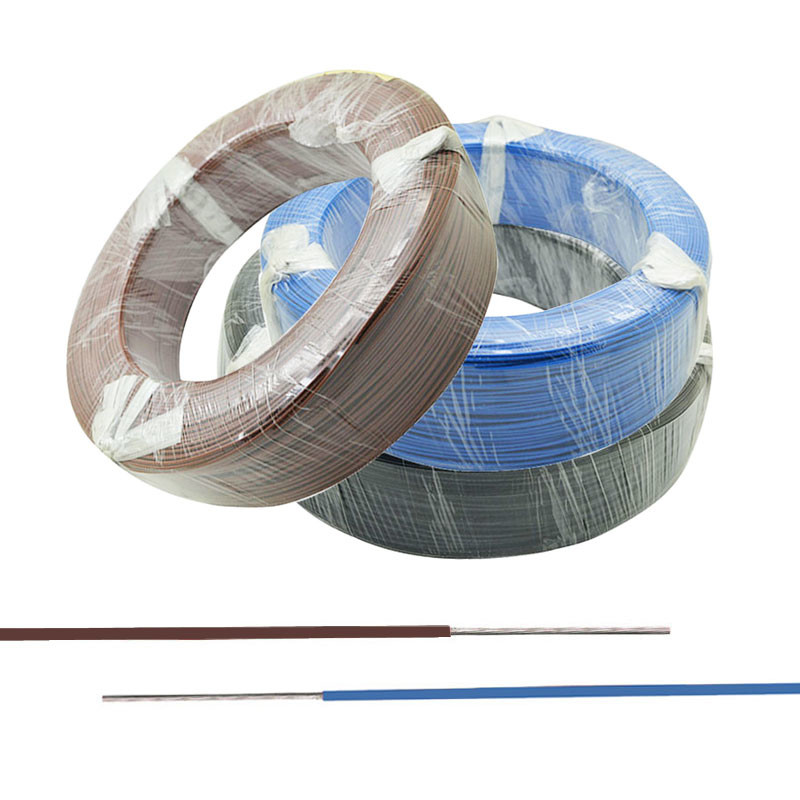

22 24 PFA Draad en de Kabel Op hoge temperatuur van het 26 Maat de Zilveren Vastgelopen Koper
Toepassingen:
Verbindingslijnen voor mechanisch materiaal, industriële machines, elektronische producten, automatiseringsmateriaal, huishoudapparaten, medische apparatuur, de systemen van de autonavigatie, automobielcontrolesystemen, enz.
Eigenschappen:
1. Temperatuur op hoge temperatuur en Lage weerstand
2. Schuring en krasweerstand
3. Gemakkelijk te pellen
4. Het verouderen weerstand
5. Corrosieweerstand
6. Anti-interference
7. Goede zachtheid en andere kenmerken
Het gebruiken van Voorwaarde
1. Nominale spanning: AC600V en Lager
2. Het werk temperatuur: -65℃ ~ +250℃
3. De isolatieweerstand is niet minder dan 1x103MΩ
4. Draad relatieve vochtigheid: 95%±3.
5. Testvoltage: (Onder AC 50Hz) 2000V/5min
Specificatie:
Isolatie: PFA
Leider Material: Zilveren of Vernikkeld Koper
Leider Type: Vastgelopen of Stevig
Kernaantal: Enige Kern
Beschikbare Kleuren: Rood, Zwart, Wit, Geel, Bruin, Violet, Blauw, Oranje en etc….
| type | Naam | ||||
| Afk-250 | PFA isoleerde zilveren geplateerde koper high temperaturedraad | ||||
| Afkp-250 | PFA isoleerde zilveren geplateerde koper beschermde high temperaturedraad | ||||
| Sectiegebied (mm2) |
Draadmaat AWG |
Leiderbouw stuk/diameter (mm) |
Isolatiedikte (mm) |
Buitendiameter (mm) |
Max. Leiderweerstand bij 20℃ (Ω/Km) |
| 0.05mm2 | 30AWG | 7/0.1mm | 0.2mm | 0.7mm | 376.2 |
| 0.2mm2 | 24AWG | 7/0.2mm | 0,30 | 1.2mm | 83.5 |
| 0.35mm2 | 22AWG | 19/0.16mm | 0.35mm | 1.4mm | 49.5 |
| 0.5mm2 | 20AWG | 19/0.18mm | 0.35mm | 1.6mm | 36.7 |
| 1mm2 | 18AWG | 19/0.26mm | 0.35mm | 2mm | 19 |
| 1.2mm2 | 16AWG | 19/0.28mm | 0.35mm | 2.1mm | 15.3 |
| 2mm2 | 14AWG | 19/0.37mm | 0.4mm | 2.65mm | 9.45 |
| 8mm2 | 8AWG | 133/0.28mm | 0.5mm | 5.2mm | 2.16 |
| 20mm2 | 4AWG | 133/0.45mm | 0.6mm | 8.0mm | 0,886 |
