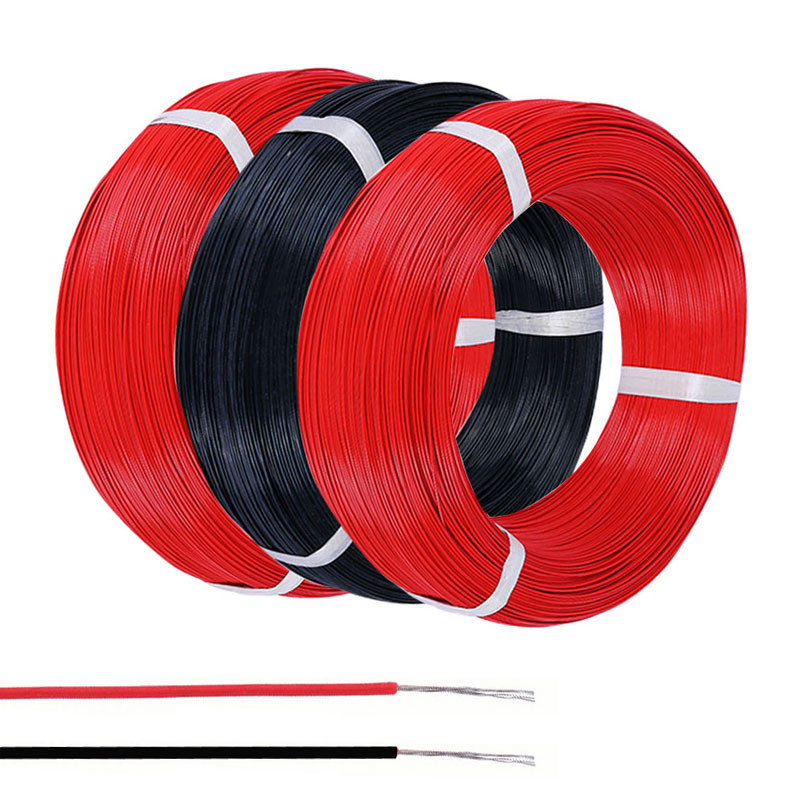

Draad van de het Koper high temperaturepfa Sensor van 250C 600V de Zilveren Geplateerde Vastgelopen
Ongeveer PFA-draad
1. Hoge en lage temperatuurweerstand: PFA-de draad de werkende temperatuurwaaier op lange termijn 80-+250℃ is, beïnvloedt zijn isolatiekenmerken niet.
Het is flexibiliteit bij lage temperatuur.
In op hoge temperatuur die 300℃ in een korte tijd, met niet-verbrandingskenmerken kan bereiken
2. Uitstekende corrosieweerstand: PFA is bijna onoplosbaar in om het even welk oplosmiddel
3. Uitstekende weerbestendigheid: PFA absorbeert geen vochtigheid en niet is de brandwond, het uiterst stabiel aan zuurstof en ultraviolet licht
Toepassing en Eigenschappen:
(1) de pfadraad wordt op hoge temperatuur gebruikt in de Luchtvaartindustrie en elektronische industrie onder straling op hoge temperatuur als schakelaar van instrumentatie en precisiemateriaal.
(2) Kleine diameter, schuring en krasweerstand, gemakkelijk te pellen, lage en op hoge temperatuur weerstand, anti-veroudert, corrosieweerstand, anti-interference enz.
Het gebruiken van Voorwaarde
1. Nominale spanning: AC600V en Lager
2. Het werk temperatuur: -65 ~ +250℃
3. De isolatieweerstand is niet minder dan 1x103MΩ
4. Draad relatieve vochtigheid: 95%±3.
5. Testvoltage: (Onder AC 50Hz) 2000V/5min
Specificatie:
Geïsoleerd: PFA-Isolatie
Leider Material: Zilver Geplateerde Koperen geleider
Leider Type: Vastgelopen
Kernaantal: Enige Kern of Multicores
Beschikbare Kleuren: Groen, Rood, Zwart, Wit, Geel, Bruin, Purper, Blauw en etc….
type | Naam | ||||
Afk-250 | PFA isoleerde zilveren geplateerde koper high temperaturedraad | ||||
Afkp-250 | PFA isoleerde zilveren geplateerde koper beschermde high temperaturedraad |
Sectiegebied (mm2) |
Draadmaat AWG |
Leiderbouw stuk/diameter (mm) |
Isolatiedikte (mm) |
Buitendiameter (mm) |
Max. Leiderweerstand bij 20℃ (Ω/Km) |
0.05mm2 | 30AWG | 7/0.1mm | 0.2mm | 0.7mm | 376.2 |
0.2mm2 | 24AWG | 7/0.2mm | 0,30 | 1.2mm | 83.5 |
0.35mm2 | 22AWG | 19/0.16mm | 0.35mm | 1.4mm | 49.5 |
0.5mm2 | 20AWG | 19/0.18mm | 0.35mm | 1.6mm | 36.7 |
1mm2 | 18AWG | 19/0.26mm | 0.35mm | 2mm | 19 |
1.2mm2 | 16AWG | 19/0.28mm | 0.35mm | 2.1mm | 15.3 |
2mm2 | 14AWG | 19/0.37mm | 0.4mm | 2.65mm | 9.45 |
8mm2 | 8AWG | 133/0.28mm | 0.5mm | 5.2mm | 2.16 |
20mm2 | 4AWG | 133/0.45mm | 0.6mm | 8.0mm | 0,886 |
