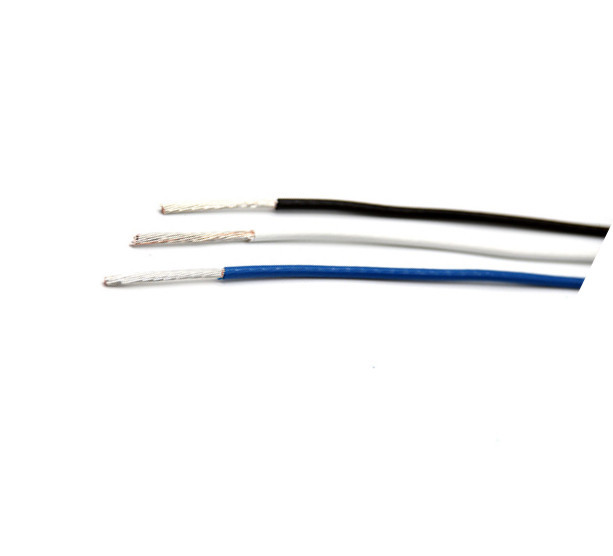

150 Graad 10 20 de Draad van 22 Maattefzel voor Verkoop
Wat Tefzel-Draad is
Het F-40) het fluorplastic.with uitstekende mechanische sterkte en hardheid is van ETFE (; Goede weerstand tegen hitte en chemische producten; Hoge specifieke diëlektrische sterkte en Olie, vlam, en stralingsweerstand
Toepassing
1.Aviation bedrading
2.Aerospace bedrading
3.Nuclear kabels
4Electronics bedrading
5.Medical bedrading
6.Appliance bedrading
Eigenschappen
1. Isolatie: ETFE-isolatie
2. Leider: Ingeblikte koperdraad (Stevig of Vastgelopen)
3. Werkende temperatuur: - 65℃~+150℃
4. Nominale spanning: AC600V of hieronder
5. Isolatieweerstand (20 ℃): niet minder dan 100 m Ω. Km
6.Voltage test (AC): isolatiedraad 2200V/1min, die draad 1500V/30S beschermen geen analyse
7. Kleur: rood, geel, blauw, wit, zwart, transparant, bruin, groen, geel en groen
Draadmaat | Sectiegebied (mm2) |
Leiderbouw stuk/diameter (mm) |
Verwijzing OD (mm) |
Max. Leiderweerstand bij 20℃ (Ω/Km) |
Verwijzingsgewicht kg/km |
||
Ff40-1 | Ff40p11-1 | Ff40-1 | Ff40p11-1 | ||||
26awg | 0.14mm2 | 19/0.1 | 1.02 | 1.52 | 136 | 2.66 | 6.64 |
24awg | 0.2mm2 | 19/0.12 | 1.14 | 1.64 | 90.4 | 3.82 | 8.17 |
22awg | 0.4/0.3mm2 | 19/0.16 | 1.32 | 1.85 | 53.1 | 5.48 | 10.4 |
20awg | 0.6/0.5mm2 | 19/0.2 | 1.52 | 2.02 | 32.4 | 7.98 | 13.5 |
- | 0.75mm2 | 19/0.23 | 1.7 | 2.2 | 24.6 | 9.99 | 16.1 |
18awg | 1mm2 | 19/0.26 | 1.8 | 2.3 | 20.4 | 11.7 | 18.1 |
16awg | 1.2mm2 | 19/0.28 | 2.01 | 2.51 | 16.6 | 14.8 | 21.8 |
- | 1.5mm2 | 19/0.32 | 2.25 | 2.75 | 12.7 | 18.2 | 25.9 |
14awg | 2mm2 | 19/0.36 | 2.36 | 2.86 | 10 | 22.2 | 30.3 |
- | 2.5mm2 | 37/0.37 | 2.78 | 3.31 | 7.43 | 30.4 | 39.9 |
12awg | 3mm2 | 37/0.32 | 2.9 | 3.43 | 6.63 | 33.6 | 43.4 |
- | 4mm2 | 37/0.37 | 3.38 | 3.91 | 4.88 | 45.4 | 56.7 |
10awg | 5mm2 | 37/0.4 | 3.53 | 4.06 | 4.13 | 52.2 | 64 |
Genoteerd: De specificatie en boort geen uit is niet beperkt tot bovengenoemde regelgeving, zouden zij kunnen worden aangepast.
